纖維轉盤過濾機

纖維轉盤過濾機，是一整套的轉盤過濾系統，是結合了表面過濾易于清洗、深層過濾納污能力強優點的新型微孔過濾設備，也稱為纖維轉盤過濾器、纖維轉盤濾池。轉盤過濾機包括原水接收裝置、中心進水配水裝置、濾盤、驅動裝置、反沖洗裝置（含反沖洗水泵和噴淋系統）、排泥系統、液位槽和配套的液位儀表及控制系統組成。

一、主要參數和構成

纖維轉盤過濾機應滿足有效的捕獲微米顆粒，過濾精度高，納污能力強，過濾穩定，有很強的耐沖擊負荷能力。轉盤過濾機主要由池體、過濾組件、反洗組件、驅動組件和控制系統構成。轉盤過濾機應備有濾布自動清洗機構，清洗時無需停機，實現連續運行出水。 反沖洗水量系數：小于2%。

二、工作原理

纖維轉盤過濾機的過濾介質是直徑以微米計量的微纖維。微纖維過濾層的橫斷截面是厚度為2-3毫米的纖維層狀結構，其比表面積大，孔隙多，借助毛細管芯吸效應增強吸水效果，快速吸水和快速變干成為它的顯著特性，因此過濾速度快，不易滋生微生物，易于清洗。再加之微纖維纖度高、密度大，可以有效的捕獲微米顆粒，過濾精度高，其納污能力強，過濾穩定，有很強的耐沖擊負荷能力。

1）過濾

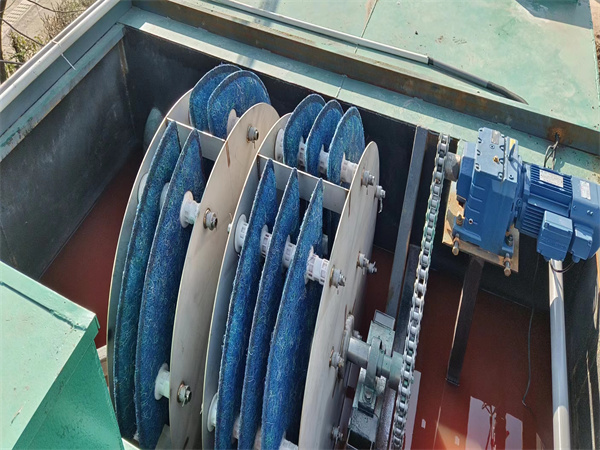

待過濾的液體流入池體中，通過重力自流，經微纖板表面的微纖維過濾層過濾，大的懸浮顆粒被攔截在過濾層的表面，少量能穿透表面的微小顆粒被攔截在微纖維之間的縫隙中。過濾后的液體順著微纖板的導流槽被收集入中心轉鼓后流出池體，完成過濾，在過濾時設備是靜止不動的。

2）清洗

當微纖板表面捕獲的顆粒增多，通量下降，池體內液位升高，控制系統啟動反洗。驅動組件帶動轉鼓旋轉，同時反洗水泵啟動，加壓水通過噴嘴擊打在微纖板表面并反彈，纖維板表面的纖維層在加壓水的擊打下彈動并釋放剝離固體顆粒，反彈的水將固體顆粒沖洗入反洗水回收盒中，被排污泵抽出。隨著轉鼓的旋轉，所有的微纖板都被清洗干凈，通量恢復，水位下降，反洗停止。整個反洗過程，過濾同時進行，無需間歇進水。

3）排泥

沉淀在池底的顆粒物，根據水質的不同定期由底部排泥管靜壓或泵排出池體。

三、標準及技術要求

纖維轉盤過濾機的制造和檢驗應執行如下標準（下述標準應以最新發布為準）：

GBl8918-2002 城鎮污水處理廠污染物排放標準

GB3838-2002 地表水環境質量標準

GB50335-2002 污水再生利用工程設計規范

CJ343-2010 污水排入城市下水管道水質標準

HJ/T91-2002 地表水和污水監測技術規范

JB/T2932-1999 水處理設備制造技術條件

GB/T25295-2010 電氣設備安全設計導則

GB5083-1999 生產設備安全衛生設計總則

JB/T6405-2006 大型不銹鋼鑄件

GB14048.3-2008 低壓開關設備和控制設備

GB/T13384-2008 機電產品包裝通用技術條件

G8/T1801-1999 極限與配合公差帶和配合的選擇

GB/T3768-1996 聲學、聲壓法測定噪聲源聲功率級反射面上方采用包絡測量表面的簡易法

GB50184-2011 工業金屬管道工程施工質量驗收規范

GB50236-2011 現場設備、工業管道焊接工程施工規范

JB3223-83 焊條質量管理規程

GBJ87-85 工業噪聲控制設計規范

DLJ20l-80 水工建筑金屬結構制造，安裝及驗收規范

四、應用場所

纖維轉盤過濾機用于分離市政污水和工業廢水中的細小懸浮物質，模塊組裝方式可方便地進行轉盤后擴展安裝。用于對付不斷上升的處理水量，在對市政污水和在生化處理之前進行預過濾處理時，轉盤數量可增至20張，最大過水流量可達1500m3/h。

◎污水在排放河流之前進行過濾處理

◎在深度處理工藝之前進行過濾處理

◎再生有用物質

◎清理工業過程用水

 特別合適應用的場所：

·造紙行業和紙漿制作工業

·循環水制備，沖洗水制備，工業用水制備

·在食品工業和化學工業內的過程水制備

·在合成材料工業內進行固液分離

·城市污水處理廠出水水質一級B標準升一級A標準

五、技術規格

纖維轉盤過濾機只有一種機械規格。裝置處理流量一方面是和平行配置安裝的過濾轉盤數量有關，另一方面是過濾網格的間隙距離以及被處理污水中的固體含量有關。在一臺機械內可在中央管軸上平行安裝配置的最大過濾轉盤數量可達20張。例如在對市政污水預過濾處理時，即在生化處理之前進行過濾處理，最大處理流量可達1500m3/h。可安裝配置的網格間隙范圍是10-100um，可根據出水要求進行相應配置。在標準情況下，箱體和轉盤篩筐是由不銹鋼材料制成。

 六、主要特點：

·纖維轉盤過濾機采用網布材料作為過濾部件，明確定義過濾間隙。

·毋須采用水泵提升液位，可直接利用自用落差進行污水過濾。

·水頭損失很小，只是利用重力原理進行過濾處理。

·過水流量很大。

·毋須采用外源沖洗水。

·可安全控制保證出水質量。

·降低污水排放費用。

·減低可過濾固體濃度，COD、BOD和總磷濃度。

·可已最優方式安裝在用戶提供的水泥池內或不銹鋼箱體。

·全封閉結構，占地小。

·連續性工作方式。
